Les dupliqueurs de bus DALI sont utilisés pour étendre l'adressage des bus DALI et ainsi augmentent le nombre des équipements commandés
DALIBOOST : Des dupliqueurs de bus DALI pour étendre le nombre d'alimentations/ballasts commandés par un contrôleur
Les dupliqueurs de bus DALI sont utilisés pour étendre l'adressage des bus DALI et ainsi augmentent le nombre des équipements commandés
La norme DALI (IEC 62386) limitant à 64 le nombre d'alimentations/ballasts DALI connectés à un bus, les DALI_BOOST1(2) permettent d'augmenter le nombre de ces équipements commandés par un contrôleur en dupliquant le bus DALI.
- CARACTERISTIQUES GENERALES

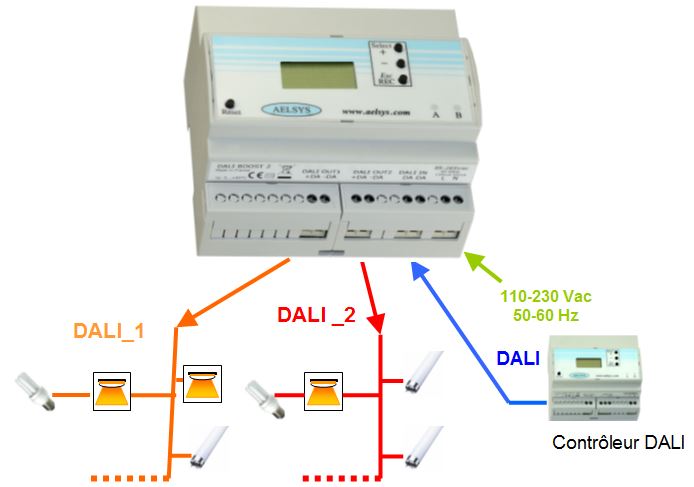

- Crée 1 (DALI_BOOST 1) ou 2 (DALI_BOOST 2) bus DALI secondaires, retransmettant les commandes DALI reçues sur le bus DALI d'entrée (ou primaire)
- Appareil autonome, ne nécessite l'emploi d'aucun autre dispositif
- Interfaces DALI conformes norme DALI IEC62386
- Alimentations des bus DALI secondaires intégrées et indépendantes
- Fonctionnement en mode "broadcast" : Les commandes(*) non adressées ou adressées (broadcast ou correspondance avec l'adresse unitaire ou de groupe du DALI_BOOST) sur le bus primaire sont retransmises en mode broadcast sur les bus DALI secondaires
- Fonctionnement en mode "groupe" : Les commandes(*) non adressées, ou adressées par groupe sur le bus primaire sont retransmises telles quelles sur les bus DALI secondaires. Ce mode permet de conserver ainsi 16 groupes adressables sur les bus secondaires. (*) seules les commandes ayant un sens dans ce cas d'exploitation sont prises en compte
- LCD avec backlight, 4 boutons , verrouillables
- Sélection des modes de fonctionnement "broadcast / groupes"
- Configuration de ladressage des équipements DALI sur les bus secondaires : 64(128) adresses DALI configurables sur 16 groupes
- Configuration des paramètres de fonctionnement des équipements DALI sur les bus secondaires (IEC62386-1xx)
- Boîtier rail DIN 6 modules longueur 107mm, hauteur 91mm, profondeur 62mm
- Alimentation secteur 110-230Vac, 50-60Hz, Classe II
- Protection contre les court-circuits
- T° de service : 0°C / 40 °C - T° de stockage : -10°C /+70 °C
- IP20 utilisation en intérieur
