Des automates/contrôleurs d'éclairage DALI et DMX pour mettre en oeuvre simplement des éclairages performants

Synoptique utilisation controleurs DALi et DMX

Les Contrôleurs/automates DALI, DMX, ou combinés DALI & DMX gérent toutes les communications sur les bus DALI et/ou DMX
Ces contrôleurs/automates peuvent fonctionner de manière autonome, mais également se synchroniser entre eux, ou être connectés à une GTC/GTB pour des installations plus conséquentes. Dotés d'une interface TCP/IP, ils intègrent nativement le protocole MODBUS TCP/IP pour l'interfaçage aux GTB/GTC. La configuration se fait directement grâce au serveur WEB embarqué sur le contrôleur. Le serveur web intégré peut être personnalisé pour répondre à des besoins spécifiques. De nombreuses fonctionnalités sont à votre disposition en standard pour la réalisation de scénarios d'éclairage. L'interface USB permet l'adaptation des fonctionnalités du contrôleur par chargement de librairies via le port USB.

Les contrôleurs de la gamme "MODULO" d'AELSYS ont été conçus pour faciliter la réalisation, la configuration, la programmation et la maintenance d'installations DALI et DMX, simples ou plus complexes

Ils partagent tous les caractéristiques communes suivantes :

  • Boîtier modulaire rail-DIN 6 modules, pour une intégration facile dans une armoire électrique
  • Alimentation secteur
  • Alimentation(s) DALI et/ou DMX isolées intégrées
  • Réalisation d'éclairages multizones, statiques ou dynamiques
  • Prise en compte de capteurs pour des éclairages réactifs
  • Programmation journalière, hebdomadaire, annuelle, avec horloge astronomique
  • Possibilité de synchroniser les contrôleurs entre eux
  • Fonctionnalités de test des bus DALI et/ou DMX accessibles par le clavier / écran, sans utilisation d'outils supplémentaires
  • Liaison Ethernet TCPIP/Modbus pour connection à une GTB/GTC
  • Adaptation de l'application aux demandes clients, par chargement de "librairies d'application" par clé USB
  • Possibilité d'adapter le serveur web intégré pour le personnaliser aux demandes du client

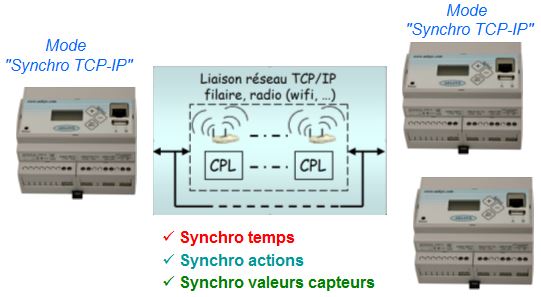

Synchronisation TCPIP entre contrôleurs

Synoptique de synchronisation TCPIP

Ils sont déclinés en 3 versions selon leur bus de commande : MODULO_DAL, MODULO_DMX, MODULO_DAMX



    MODULO_DAL : Contrôle de 1 ou 2 bus DALI

    Synoptique de synchronisation TCPIP
    Le MODULO_DAL est un contrôleur d'éclairage autonome. Il contrôle 1 (ou 2) bus DALI selon la norme IEC62386.



    MODULO_DMX : Contrôle d'un bus DMX

    Synoptique de synchronisation TCPIP
    Le MODULO_DMX est un contrôleur d'éclairage DMX multi-univers. Il contrôle un réseau DMX par son interface isolée.



    MODULO_DAMX : Contrôle d'un bus DALI et d'un bus DMX

    Synoptique de synchronisation TCPIP
    Le contrôleur MODULE_DAMX est un contrôleur d’éclairage combiné DALI et DMX autonome et multi-univers. Il Contrôle 1 bus DALI et 1 bus DMX.



    MODULO_DACX - Contrôleur-convertisseur DMX - DALI

    Le MODULO_DACX intègre à la fois les fonctions d'un contrôleur DALI et celles du convertisseur DMX->DALI. Le basculement d'un mode à un autre permet le pilotage à partir d'une source (console) DMX ou le pilotage DALI direct des luminaires DALI .
